螺紋是機械產品中常見的聯接件，在繪制機械圖紙時，螺紋的畫法是有講究的，國家機械制圖標準中對螺紋畫法做出了詳細的規定。不同螺紋畫法也不盡相同。

螺紋的畫法圖解

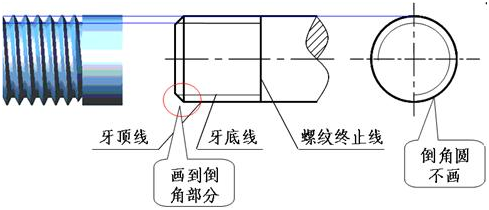

01 外螺紋

外螺紋不論其牙形如何，螺紋的牙頂(大徑)及螺紋終止線用粗實線表示，螺桿的倒角或倒圓部分也應畫出;牙底(小徑)用細實線表示。

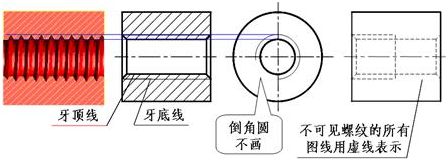

02 內螺紋
在剖視圖中，小徑用粗實線表示，大徑用細實線表示;在投影為圓的視圖上，表示大徑圓用細實線只畫約3/4圈，倒角圓省略不畫，螺紋的終止線用粗實線表示，剖面線畫到粗實線處。

03 螺孔相貫線的畫法
螺孔與螺孔或螺孔與光孔相貫時，只畫小徑產生的相貫線。

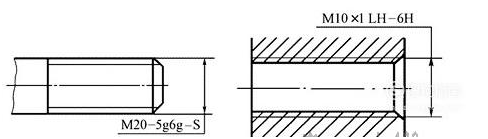

04 普通螺紋
 標準普通螺紋區分為粗牙和細牙，一般是單線螺紋，標記形式如下：
粗牙：M公稱直徑 旋向–公差帶代號–旋合長度代號
 細牙：M公稱直徑×螺距 旋向–公差帶代號–旋合長度代號
M是普通螺紋的特征代號；大徑和螺距是符合國家標準GB/T192-1981規定的系列值，粗牙不標注螺距，細牙必須標注螺距；旋向為右旋時省略，左旋時標注“LH”；公差帶代號兩組：第一組表示中徑公差帶代號，第二組表示頂徑公差帶代號，如果中徑和頂徑的公差帶代號一樣，則只注寫一次，不重復書寫；旋合長度是指兩個相互旋合的螺紋，沿軸線方向相互結合的長度，對于普通螺紋，旋合長度代號有Short、Normal、Length，英文單詞的第一個字母分別表示短、中、長三種旋合長度。一般情況下均采用中等旋合長度，故在標記中N不寫出。必要時才注出S或L。標記形式中有框格的部分是可以省略的。

05

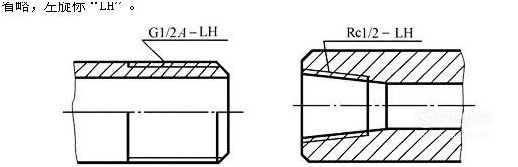

管螺紋的標記用指引線由螺紋的大徑線引出。其尺寸代號數值，不是指螺紋大徑，而是指帶有外螺紋管子的內孔直徑（通徑）。標記形式如下：
螺紋特征代號 公稱直徑 公差代碼 旋向
特征代號：G機械制圖常識：螺紋畫法非螺紋密封的管螺紋；R機械制圖常識：螺紋畫法螺紋密封的圓錐外管螺紋；Rc機械制圖常識：螺紋畫法螺紋密封的圓錐內管螺紋；Rp機械制圖常識：螺紋畫法螺紋密封的圓柱內管螺紋。
公稱直徑：為英制單位，為管道通徑，不是螺紋大徑。
公差代碼：只有非螺紋密封外管螺紋是必須標注的，其余可省略。
旋向：右旋省略，左旋標“LH”。

06

牙型符合國家標準的螺紋，可以使用相應的牙型特征代號。如果螺紋的大徑或者螺距不符合標準系列數值，就是特殊螺紋。
特殊的標注在其前加“特”，如圖10.1.4-3所示，屬于傳動螺紋的梯形，特征代號為“Tr”，查GB/T5796.3-1986，得知大徑50符合標準，但螺距在大徑為50時，螺距P=8，現在的螺距為5，不符合國家標準，是特殊螺紋。

07

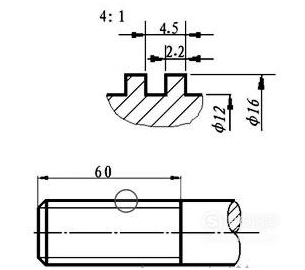

非標準螺紋，則應畫出螺紋的牙型，并注出所需要的尺寸及有關要求，如圖10.1.4-4所示。方牙螺紋沒有國家標準，也沒有螺紋的特征代號，故沒有螺紋的標記，只有按結構，使用局部放大圖表示，并標注出螺紋的螺距是4.5。

08 螺紋旋合

當內外螺紋的牙型、大徑、小徑、螺距、線數及旋向都相同時，才可以連接在一起。在剖視圖中，表示外螺紋牙頂?shù)拇謱嵕€，必須與表示內螺紋牙底的細實線在一條直線上；表示外螺紋牙底的細實線，也必須與表示內螺紋牙頂?shù)拇謱嵕€在一條直線上，即內外螺紋的大徑和小徑分別對齊。

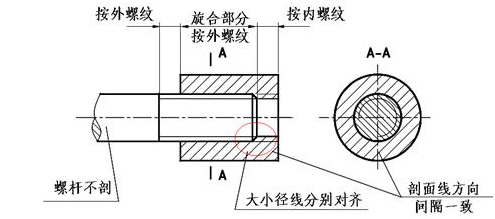

螺紋旋合畫法，以剖視圖表示內、外螺紋的連接關系時，外螺紋是按不剖繪制，其旋合部分應按外螺紋的畫法繪制，其余部分仍按各自的畫法表示。

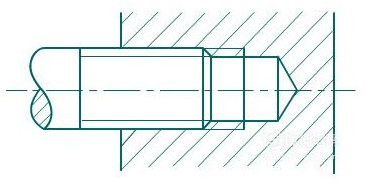

螺紋旋合畫法如10.1.5所示，先畫外螺紋；確定內螺紋的旋合長度，如果內螺紋是未穿通孔，那么注意內螺紋的長度要比旋合長度長約為0.5d，孔的深度又要比內螺紋的長度長0.5d，其孔底有120度的鉆頭角；再畫內螺紋剖視圖的剖面線。
