調壓閥的工作原理

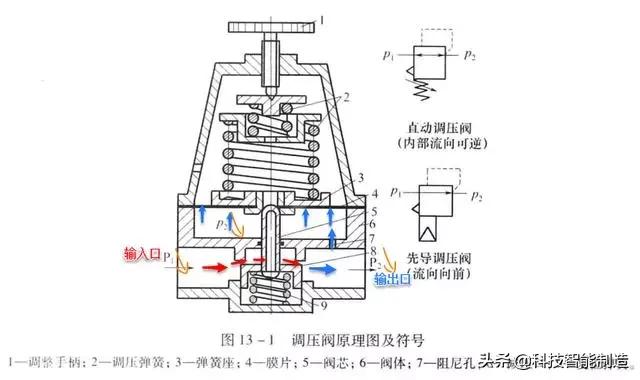

如圖所示，減壓閥口8是處于常開位置的，閥口開度的大小取決于手柄1的旋緊程度，手柄向下擰的越緊，閥口開度越大。

從輸入口P1進入的高壓氣體，經過減壓閥口8后，氣流流速增加，壓力卻下降至P2，從輸出口進入執行機構。

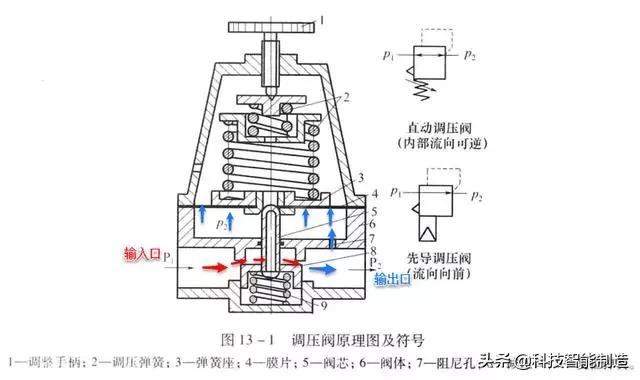

如圖所示，減壓后的氣體大部分都進入執行機構中，還有小部分壓力為P2的氣體，從圖中的阻尼孔7進入膜片腔室，在膜片4的下方產生一個向上的推力，當向上的推力與調壓彈簧2向下的彈簧力相平衡時（此時的平衡是動態平衡的過程），調壓閥便有穩定的壓力輸出了。

如圖所示，如果輸入壓力P1突然升高，則輸出壓力顯然也會隨之升高，對應的膜片4下方的壓力也會增高，膜片向上運動；且閥芯5在復位彈簧9的作用下也會向上推動膜片，從而使減壓閥口8趨于閥口開度減小的位置，閥口的節流作用就增強了，直至輸出壓力P2降低，使膜片上下兩端的壓力再次達到平衡，減壓閥口的輸出壓力再次趨于穩定。

相反，如圖所示，如果輸入壓力P1突然下降，則輸出壓力顯然也會隨之下降，對應的膜片4下方的壓力也會減小，膜片向下運動，從而使減壓閥口8趨于閥口開度增大的位置，閥口的節流作用就減小了，直至輸出壓力P2升高，使膜片上下兩端的壓力再次達到平衡，減壓閥口的輸出壓力再一次趨于穩定。

壓力調節器主要有三種形式，即直接作用式、氣動薄膜式和自力式。

自力式壓力調節器具有結構簡單，調節、操作、維修方便，不需要外來能源驅動，而是利用輸氣管道內天然氣的能量來驅動調節等優點。

工作原理

調節指揮器的絲桿，給定閥后壓力p2（為一定值）。此時噴嘴與擋板位置處于平衡，噴嘴輸出的壓力一定，調節閥膜頭的壓差衡定（膜片上下壓差），閥的開度保持不變，閥后的壓力為p2，閥前的壓力為p1:

a.若p2增大，指揮器底部氣室壓力升高，使指揮器下膜片的作用力大于彈簧壓力，促使擋板上移靠近噴嘴，噴嘴噴出氣量減少，調節閥上膜腔的壓力上升，膜頭內膜片上下壓差降低，調節閥關小，流過調節閥的氣體減少，閥后輸出壓力就逐漸下降直至原始給定壓力值。

b.若p2下降，則指揮器底部氣室壓力下降，使指揮器下膜片的作用力小于彈簧壓力，促使擋板下移離開噴嘴，噴嘴噴出氣量增加，調節閥上膜腔的壓力下降，膜頭內膜片上下壓差增大，調節閥開大，流過調節閥的氣體增加，閥后輸出壓力就逐漸上升直至原始給定壓力值。

自力式調節器的調節精度不高，但能滿足輸氣工藝要求。因此，輸氣站大量使用自力式壓力調節器來調節輸氣壓力。輸氣管線采用的是帶有緊急關斷、監控調壓、主調壓三級功能的自力式調壓閥。

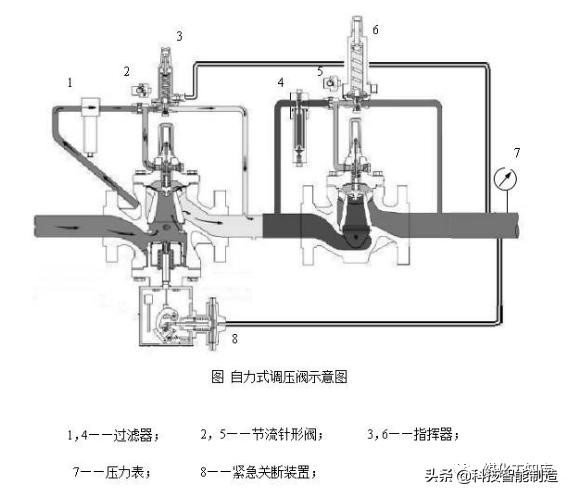

自力式調壓閥主要由指揮閥、調壓閥、節流針閥、導壓管、緊急關斷等組成（如圖）
