這些零件真不好測量，咋辦？
時間：2020/6/30 11:24:53 瀏覽次數：2537
字體：大
中
小

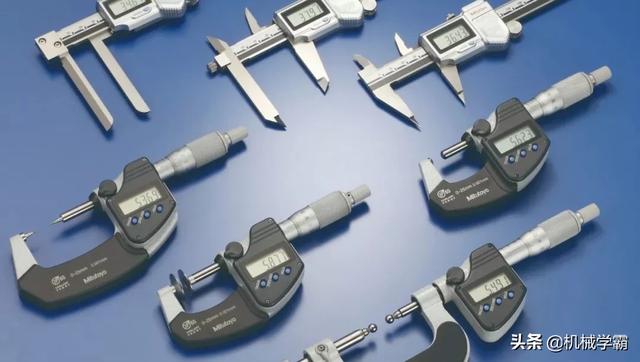

標準的千分尺或卡尺等測量工具，是測量工件平面及平行特征或內/外徑的常用“利器”。但遇到測量復雜形狀的工件時，如曲面或狹窄的溝槽等，標準的通用量具可能就難以到達準確的測量位置，選擇專用的非標量具則相對更簡便、更經濟。
管壁厚度的測量
建議使用 壁厚千分尺 ：
理由：圓柱型測砧可深入管材內進行壁厚測量。
建議使用 管壁厚度卡尺 ：
理由：主尺的量爪為圓柱型，可準確測量管壁厚度。

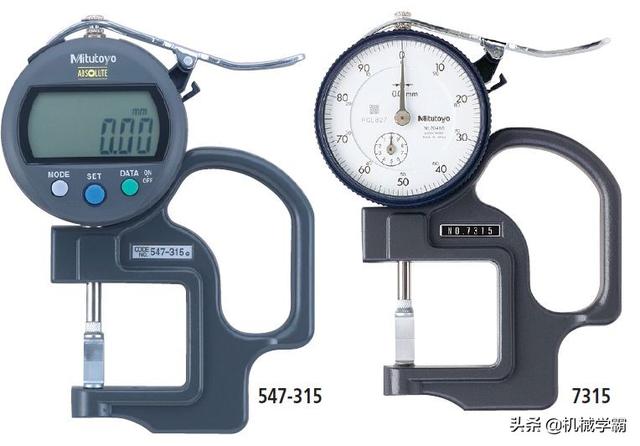

建議使用 管材厚度表 ：
理由：測砧呈90°角，可測量管壁厚度或彎板厚度。
管內徑的測量
建議使用 內徑卡尺 ：
理由：量爪為刀刃型，用于測量難以測量的內側位置。同系列量爪還有尖爪型和內凹槽型。
建議使用卡尺型內徑千分尺 ：
理由：卡尺形的測量面可實現通用千分尺無法實現的內徑測量。
建議使用 內徑表 ：

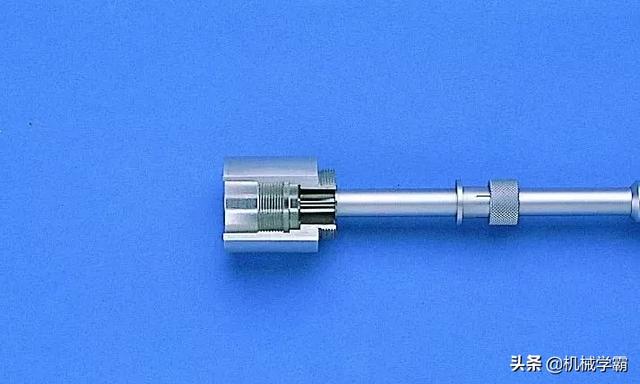

理由：可測量內孔底面的直徑，接上延長桿則可測量深孔內徑。
溝槽直徑的測量
建議使用薄片型千分尺 ：
理由：測量面為薄片型，可簡單、準確測量窄槽直徑。
建議使用 薄片卡尺 ：
理由：量爪前端為薄片形，可輕松到達窄槽的測量位置完成測量。
建議使用 刀刃型厚度表 ：
理由：量爪前端為片狀，可簡單到達窄槽的測量位置完成測量。
帶有凹槽的內徑測量

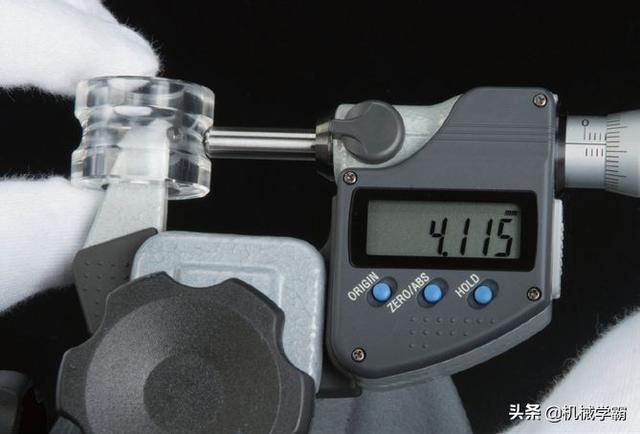

建議使用凹槽千分尺 ：
理由：帶有凸緣的測微螺桿和測砧，可測量凹槽內徑和管材內凹槽深度和位置關系。
建議使用 鉤式游標卡尺 ：
理由：量爪前端為鉤型，可測量圓筒內徑階梯槽尺寸。
花鍵測量
建議使用 花鍵千分尺 ：
理由：小直徑測砧可方便測量花鍵軸和槽的直徑。
奇數槽絲錐鉸刀的外徑測量
建議使用 V型測砧千分尺 ：
理由：V型測砧適用于測量奇數槽的絲錐、鉸刀、銑刀的外徑，可使用單針測量中徑。
板材中心厚度的測量
建議使用 板厚千分尺 ：
理由：超大尺架可輕松測量板材厚度。
公法線長度的測量
建議使用 盤型千分尺 ：
理由：盤型測砧可深入齒根根部，適用于測量直齒圓柱齒輪和斜齒輪的齒根切線方向長度。
|

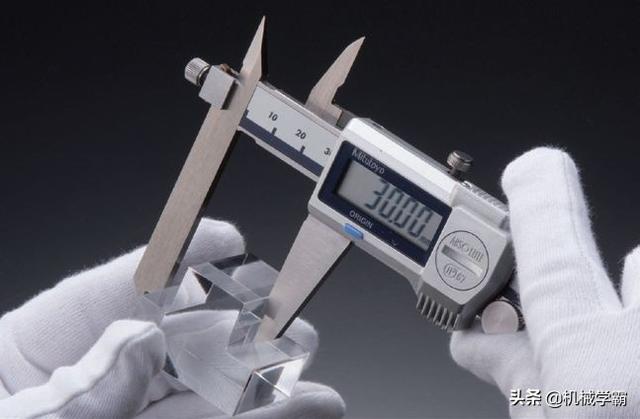

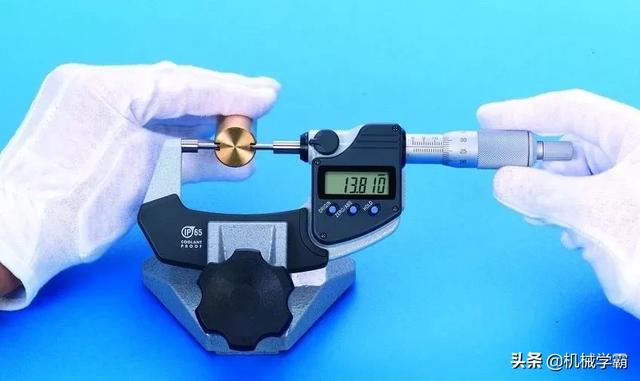

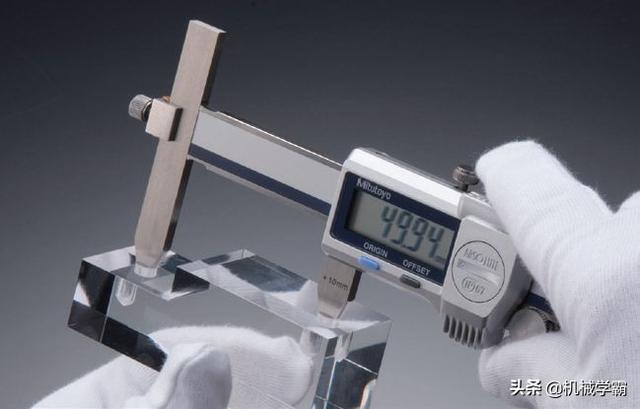

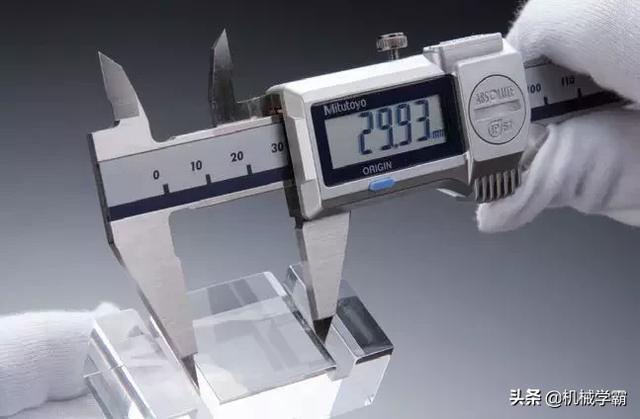

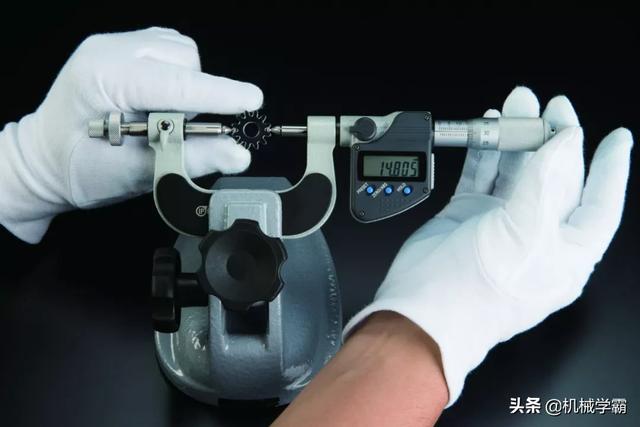

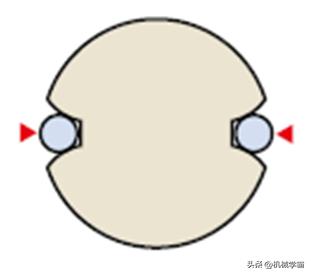

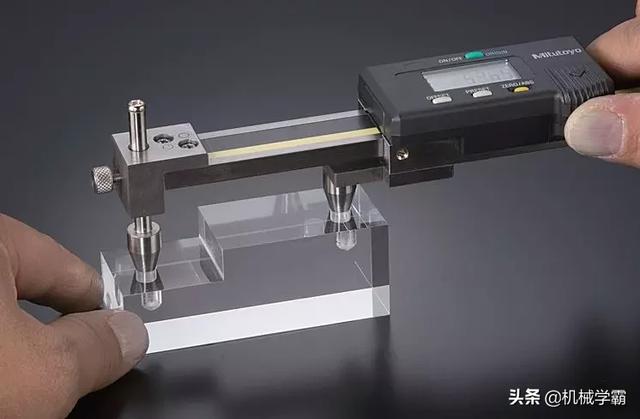

齒輪滾珠的直徑測量 建議使用 齒輪外徑千分尺 ： 理由：可選擇不同的可更換球型測砧 — 測微螺桿測量面型，可測量不同模數的齒輪 (0.5 - 5.25)。 螺紋有效直徑的測量 建議使用 螺紋千分尺 ： 理由：固定測砧可測量60°螺紋。直接讀取螺紋的有效直徑，無需計算。 建議使用 可更換測砧的螺紋千分尺 ：理由：選配可更換測砧/測微螺桿測量面，對應不同螺紋的測量。直接讀取螺紋的有效直徑，無需計算。 孔心距的測量 建議使用 偏置中心線卡尺 ： 理由：帶有偏置值設置功能，可直接對間距測量值進行讀數。 建議使用 中心-中心型背置量爪型偏置卡尺 ：理由：帶有偏置值設置功能，可直接對間距測量值進行讀數。 單孔間距的測量 建議使用 邊緣-中心型背置量爪型偏置卡尺 ： 理由：邊緣-中心型量爪適用于單孔間距的測量，且尺框背面帶有量爪，便于從上面讀取測量結果。 不規則狹窄部位的尺寸測量 建議使用 尖爪卡尺 ： 理由：尖爪型量爪可深入非常小的凹槽或軌道，輕松實現外徑、內徑、深度和段差等測量。 狹窄部位的厚度測量 建議使用 尖爪千分尺 ： 理由：測砧尖端半徑約為0.3mm，可用于測量鉆孔、小凹槽、鍵溝等難以測量的壁厚尺寸。 段差部位的尺寸測量 建議使用 偏置卡尺 ： 理由：高度差的量爪設計，適合用于測量階差斷面和難以測量的工件尺寸。 凹部的壁厚測量 建議使用 球型測砧壁厚千分尺 ： 理由：兩個測量面為球面，可測量凹壁壁厚的尺寸。 |
